2022年06月02日

マリックの納車整備 5

燃料コック負圧部分はダメでしたがのON/OFF/RESが生かせたので
ノーマルコック+ジョグ用負圧コックの組み合わせで正常に作動確認
出来ましたが・・・
何とか見えない場所に設置個所を移動します。
ノーマルの負圧パイプにはダミーホースを挿しておきます。
ヒューエルゲージの交換したフロートコルクはサイズが小さくて
沈んでしまうので・・・
大きいコルクに交換します。
正常に作動しました。
オイルタンクを満タンにして・・・
バッテリーを交換します。
電気廻りはパーフェクトでした!
今日はここまで。
posted by resutoa-kun at 21:23| Comment(0) | TrackBack(0) | 日記

CRXの左フラッシャーレンズ再生依頼 7

雌型にエポキシレジンを流し込んで、2日目。

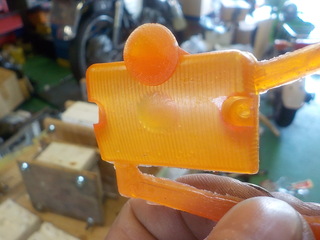

まずはBSチャンピオンの型を割ってみます。
まだ少し軟らかいけどうまく抜けました。
ラビットS82のレンズも成功です。

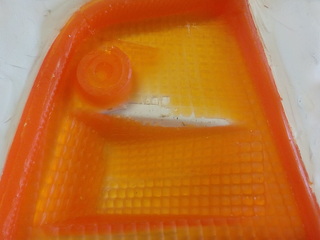

それでは本番のCRXオレンジレンズを割ってみます。
中央部が薄くなって穴が開いています・・・
失敗です!
締め付け板のサイズが短く、中央に近い所で力がかかりしかも
ねじを締めすぎ過ぎたのが原因だと思われます。
次は透明レンズの型を割ります。
厚みは問題ありませんが上部で少しエアーが抜けて無い部分があります。
取り敢えずフラッシャーベースに合わせてみます。
形は問題ありません。

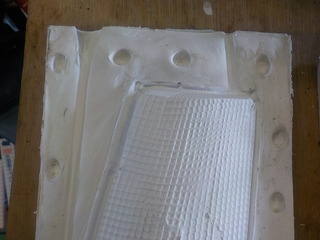

それでは雌型の修正をします。
オレンジの方はセンターの薄い所の外側に印を付けて・・・
少し低くなるぐらいに彫刻刀で掘ります。
透明レンズの長い方の押さえ板に代えて・・・
中央部を少し低く削ります。
ネジは緩めに締め付けます。
透明レンズの方は中央部が少し高いので抜け穴を追加します。
一番高い所を掘って・・・
透明の方はさらに大きい板を切り出して、穴を開けます。
修整完了!
レジンはレジンは色あせの少ない高性能タイプを取り寄せました。
前回と同じ90gを用意して・・・
まずは透明レンズの雌型に流し込みます。
2か所の抜け穴両方ともレジンが出てきました!

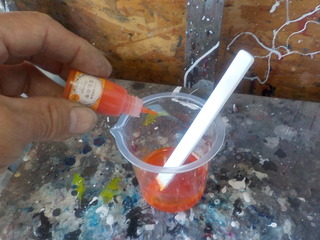

残ったレジンにオレンジの顔料を混ぜて・・・
オレンジレンズの型に流し込みます。
厚みが増したみたいで、CRXのレンズだけでほとんど使いきりました。

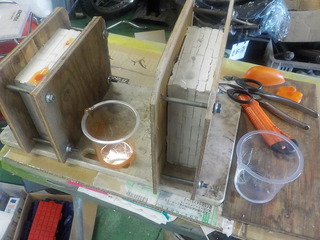

隙間からレジンが滲み出てくるので・・・
ギリギリ滲むか滲まないかぐらいの強さに調整します。
硬化が始まるまで2時間ぐらいかかるので湯口のレジンを追加できるように
少量のレジンを用意しておきます。
今度は期待できそうです、
2日後型を割ります!
