2024年02月17日

GT750のミッション修理依頼 9

ジェネレータを組み付けます。
次は左側・・・
カバーはひび割れがあったので、ヤフオクで落札した
カバーに交換します。
錆が酷いので磨きます。
シャフトのオイルシールを交換します。
ワンウェイクラッチを組み付けようとしたら
ローラーベアリングがバラバラっとばらけました。
メーカー廃番なので、寸法を測ってモノタロウで
取り寄せます。
他の部分を組み付けて行きます・・・
スプロケットの奥のカバーはオイルシールを
交換して組み付けます。
セルモーター廻りを組み付けます。
本来S字型のウォルターホースはストレートホースで
代用されていますが、腰折れして水の通りが悪そうです。
これもメーカー廃番なのでモノタロウで
取り寄せます。
何かのトラブルでオーバーヒートしない限り回らない
と言われる、冷却ファンを取り付けます。
エンジン前側のウォーターパイプを組み付けます。
ここも紙ガスケットだけでは不安なので液体ガスケットを
薄く塗っておきます。
オイルラインのホースはバンドが付いていなかったので
純正バンドを入れて組み付けます。
オイルポンプ周りを組み付けて・・・
ステップ廻りを組み付けたら・・・
集合チャンバーを取り付けます。
今日は試運転まで出来ると思っていましたが・・・
つづきは部品が揃ってから!
posted by resutoa-kun at 21:58| Comment(0) | TrackBack(0) | 日記

2024年02月16日

GT750のミッション修理依頼 8

今日は午前中ZRの配達に行ってたので、ゆっくりめの出勤です。
エンジンを積みます。
クラッチ廻りを組みます。
各部のガスケットを掃除して・・・
クラッチ板は爪が一か所折れていたのでリプロ新品に
交換します。
クラッチレリーズのシャフトは傷があるので中古良品に
交換します。
クラッチを組み付けて・・・
センターのオイルシールは新品に交換します。
キックのリターンスプリングを組み付けて・・・
各部のオイルシールガスケットを交換して組み付けます。
クラッチワイヤーを繋いで・・・
クラッチレリーズカバー側のオイルシールを忘れていました。
スズキに部品があるので注文します。
後からでも交換できるので、取り敢えず組み付けます。

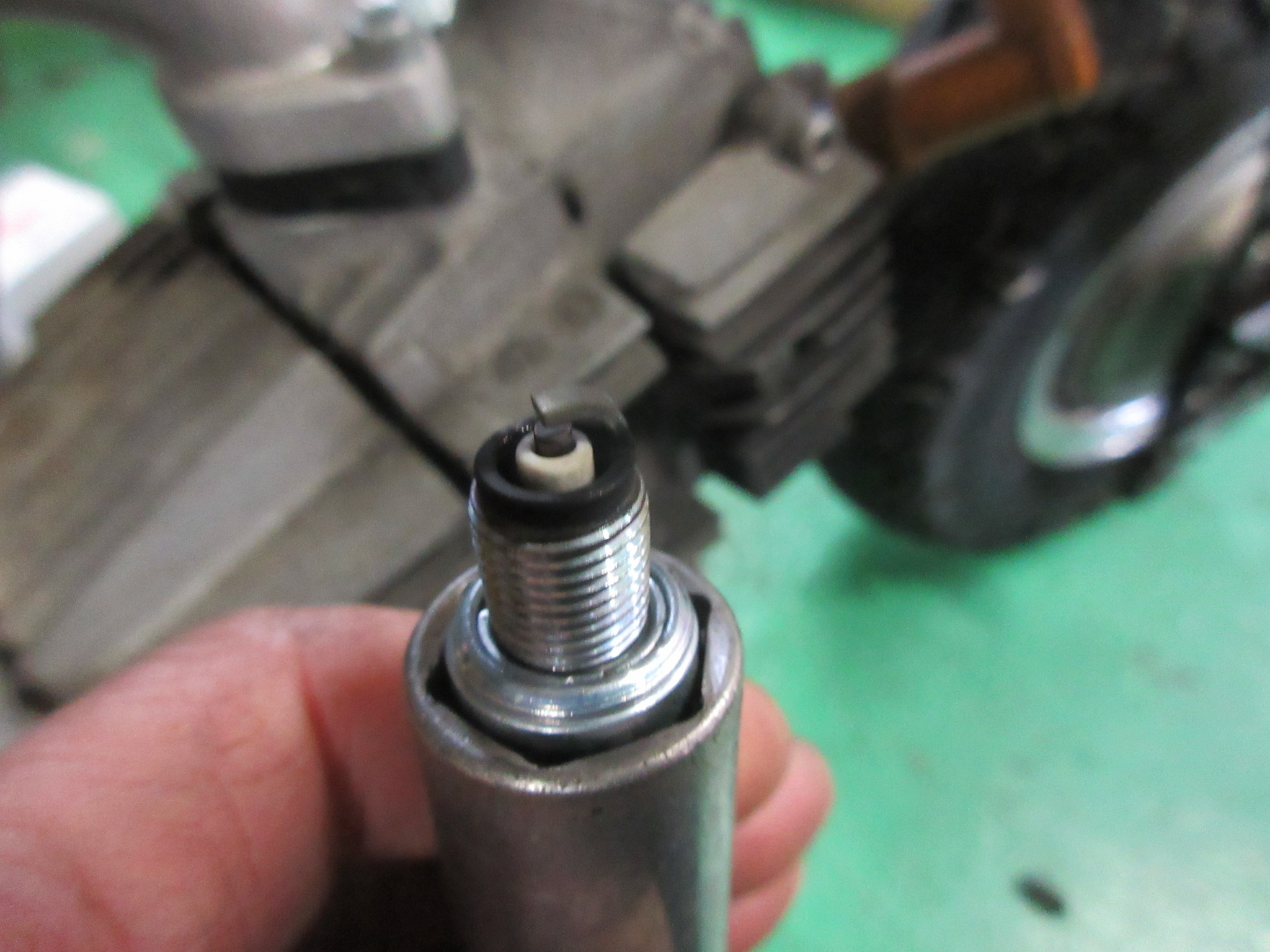

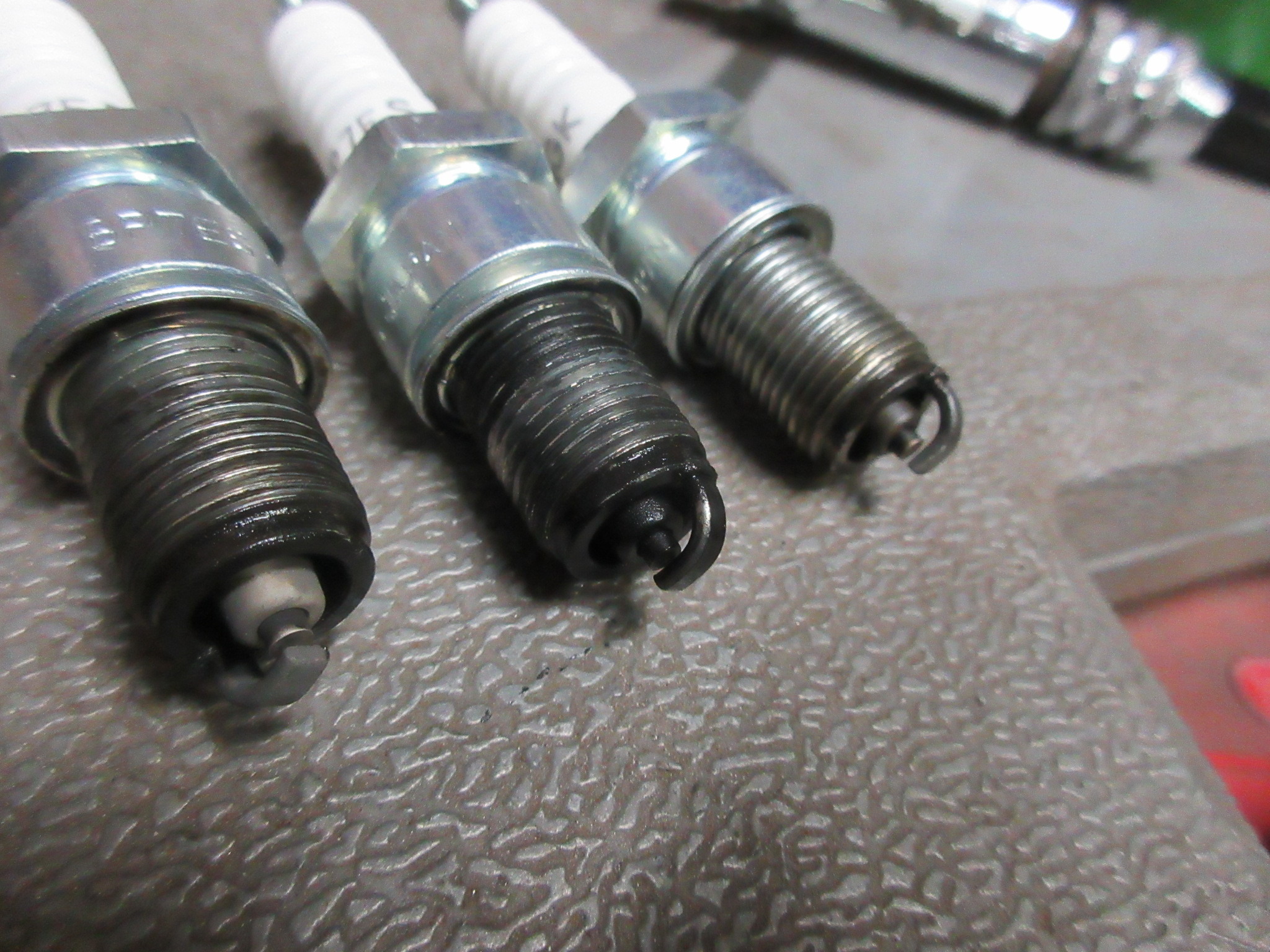

プラグを交換して・・・
キックを踏んでみます。
イイ圧縮です!
今晩は、予定があるので早めに帰ります。
posted by resutoa-kun at 19:52| Comment(0) | TrackBack(0) | 日記

2024年02月15日

GT750のミッション修理依頼 7 エンジン組立て

ガスケットが揃ったのでエンジンを組み立てます。
クランクケース両面に薄く液体ガスケットを塗ります。
クランクケースをはめ込んで、上側のボルトを入れます。
タコメーターギアのOリングを交換して組み付けます。
エンジンをひっくり返して、下側のボルトを入れます。
折れていたボルトは同じ長さの物を探して入れます。
1番のボルトから18番まで順に締め付けて・・・
エンジンをひっくり返して19〜25番まで締め付けます。
更にひっくり返して26〜最後の33番まで締めて・・・
同じ順序でトルクレンチを使って規定トルクで
2周締めて回ります!
クランクケースが組めたら、各部のガスケットを掃除します。
紙ガスケットだけでは水漏れが心配なので液体ガスケットを
薄く塗って・・・
ピストンを組み付けます。
シリンダーを組み付けて規定トルクで締め付けます。
今日はここまで!
posted by resutoa-kun at 21:42| Comment(0) | TrackBack(0) | 日記
