2020年06月24日

ラビットS301Bの追加修理 コンデンサー交換

前回の試運転で長時間走るとエンストして、10分ぐらい
休憩すると復活する症状で、ポイントコンデンサーが悪い
と判断しました。
ジェネレータカバーを外して・・・

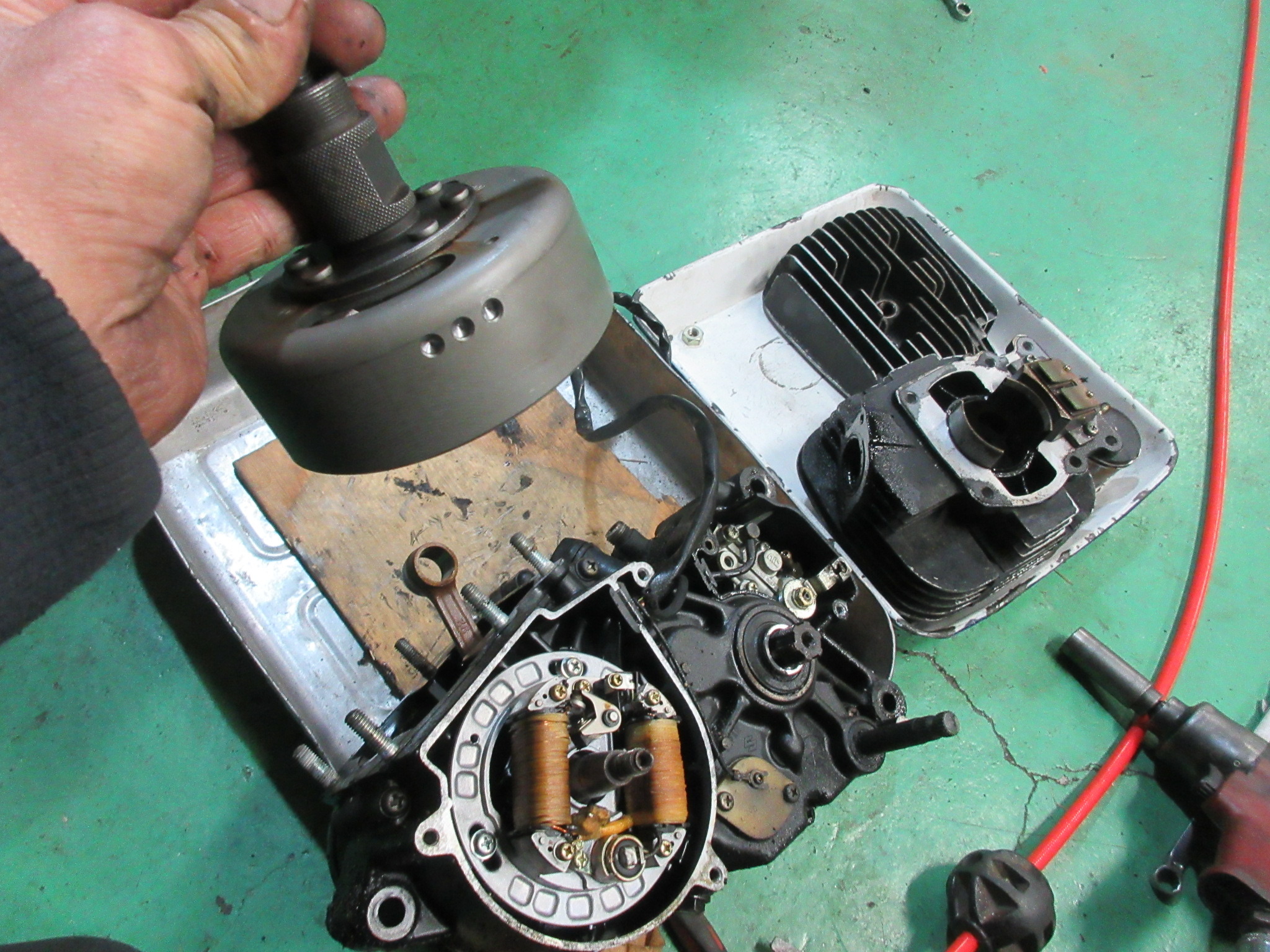

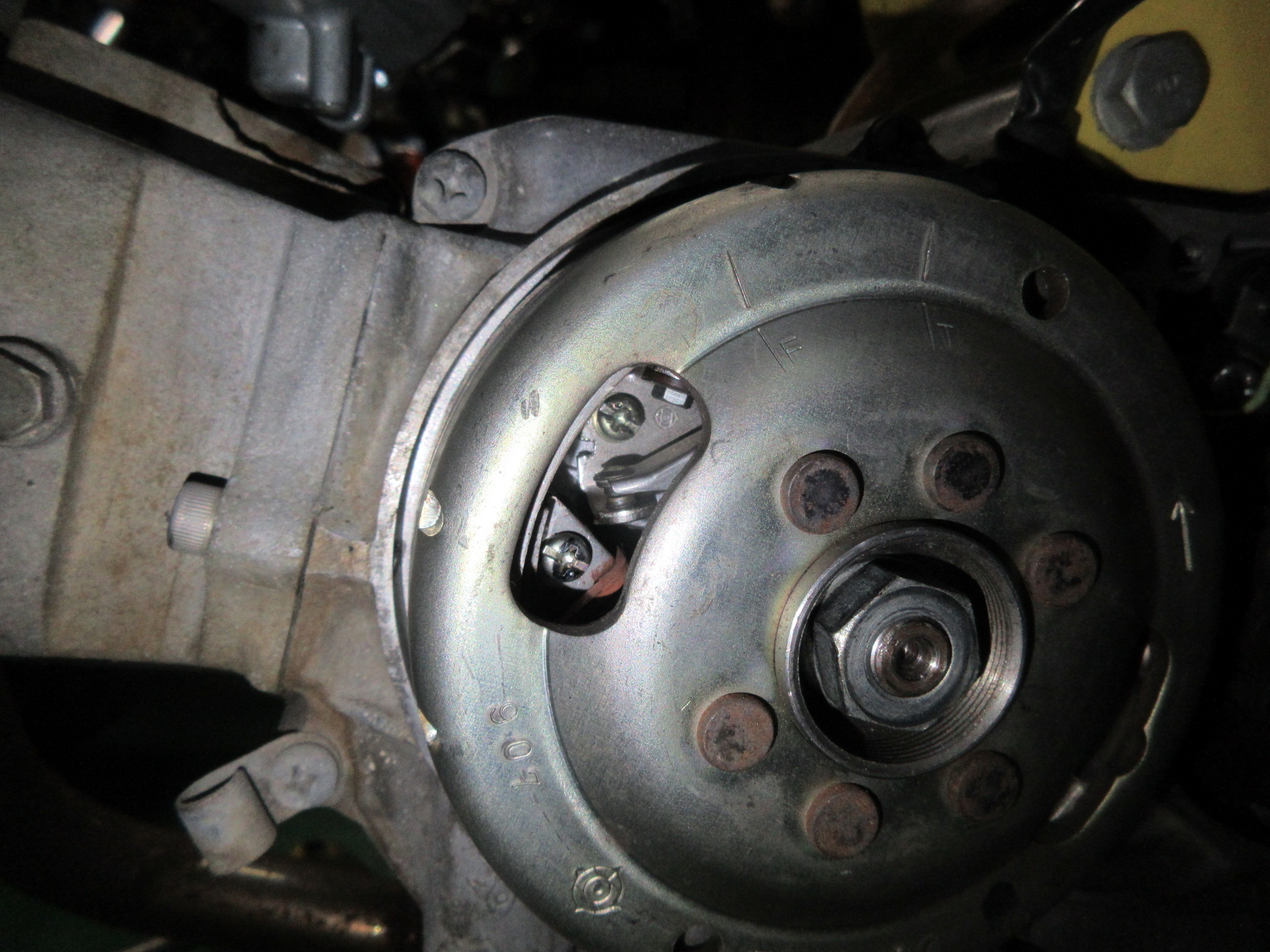

フライホイールを外します。
内部の汚れが酷いので・・・
パーツクリーナーで洗浄します。
社外品のコンデンサーを購入しました。
交換して・・・
ポイントの擦り合わせをします。
フライホイールを付けて、エンジン始動・・・
良い調子です、前より力強い感じです!
カバーを被せて・・・
出来上がり。
今日はラビットに乗って帰ります。
posted by resutoa-kun at 21:08| Comment(0) | TrackBack(0) | 日記

チャオの修理依頼 1

先月から待ってもらっていたチャオの引き取りに行って来ました。
ピアジオ・チャオ
ベスパを作っているメーカーのモペットです。
今は不動状態ですが、ずっとガソリン漏れが続いていたらしい!
混合ガソリンは普通の分離用2サイクルオイルを2%=50:1で
混合して使用していたそうです。
混合用オイルは50:1で良いのですが、一般に売っている分離用
の2サイクルオイルは濃度が薄いので20〜25:1で混合します。

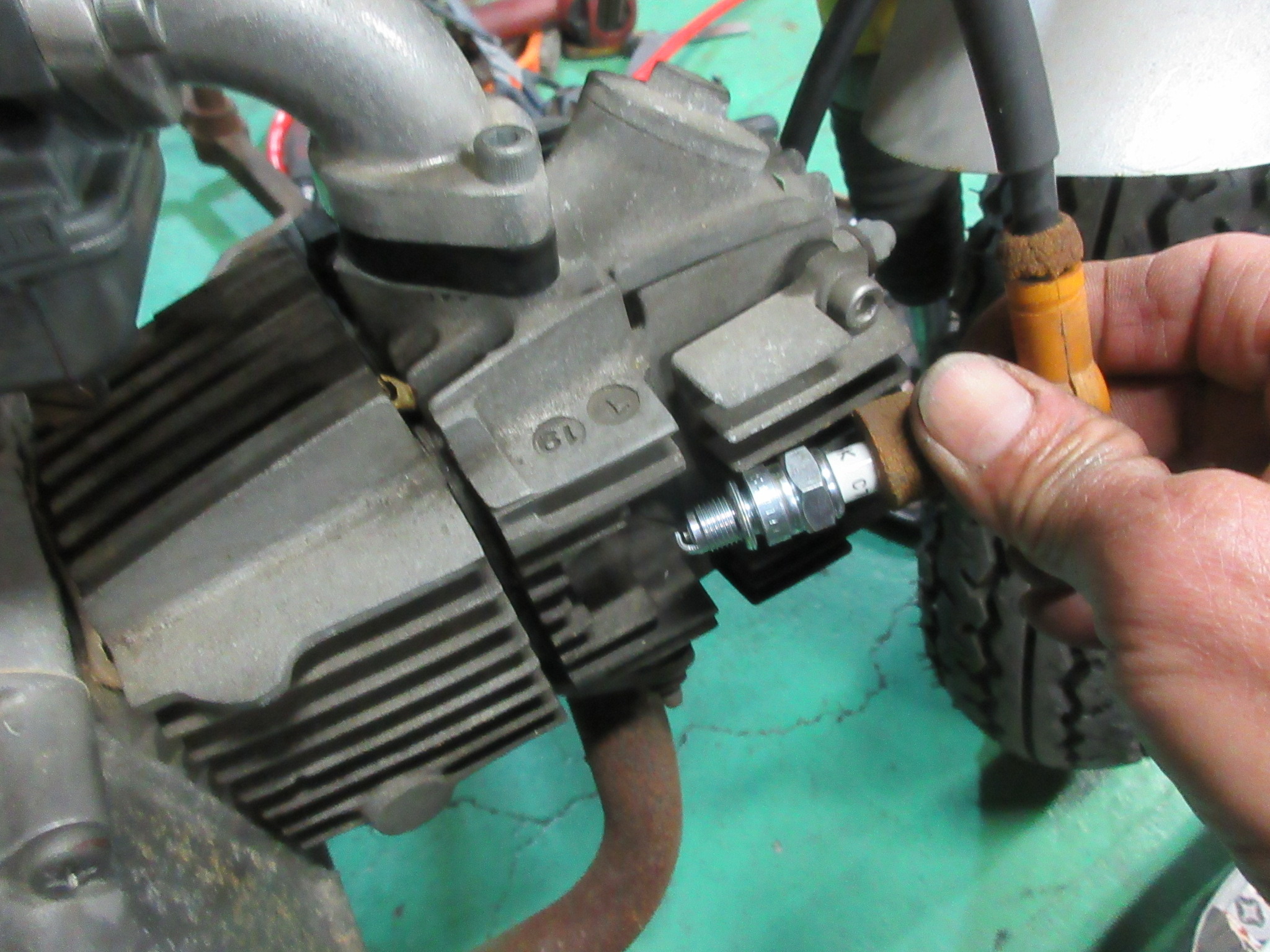

オイルが少ない状態で使い続けられていて、シリンダー・ピストンが
傷んでいる可能性があるので、圧縮を計ってみます・・・
9s以上有りました、大丈夫みたいです!

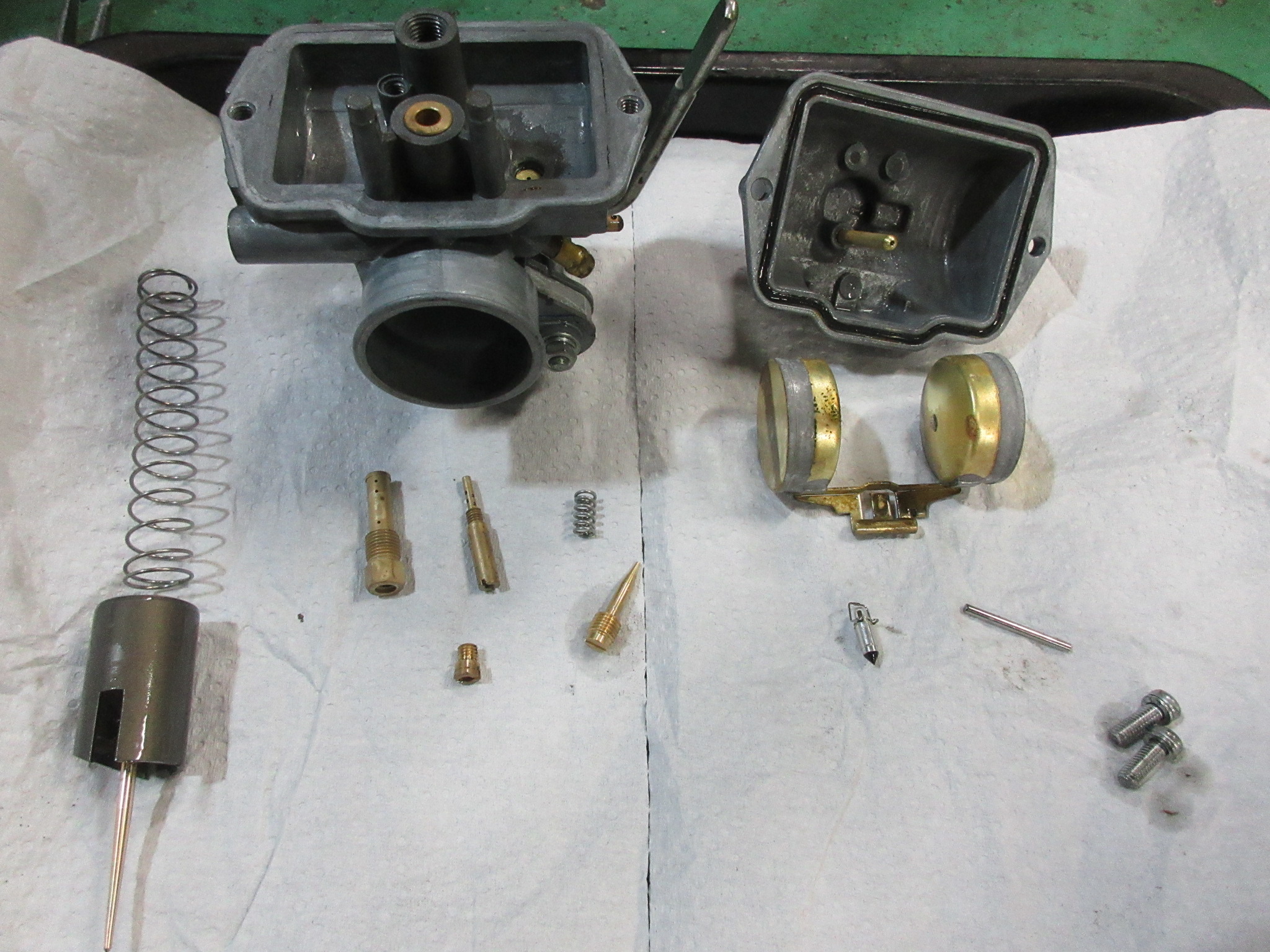

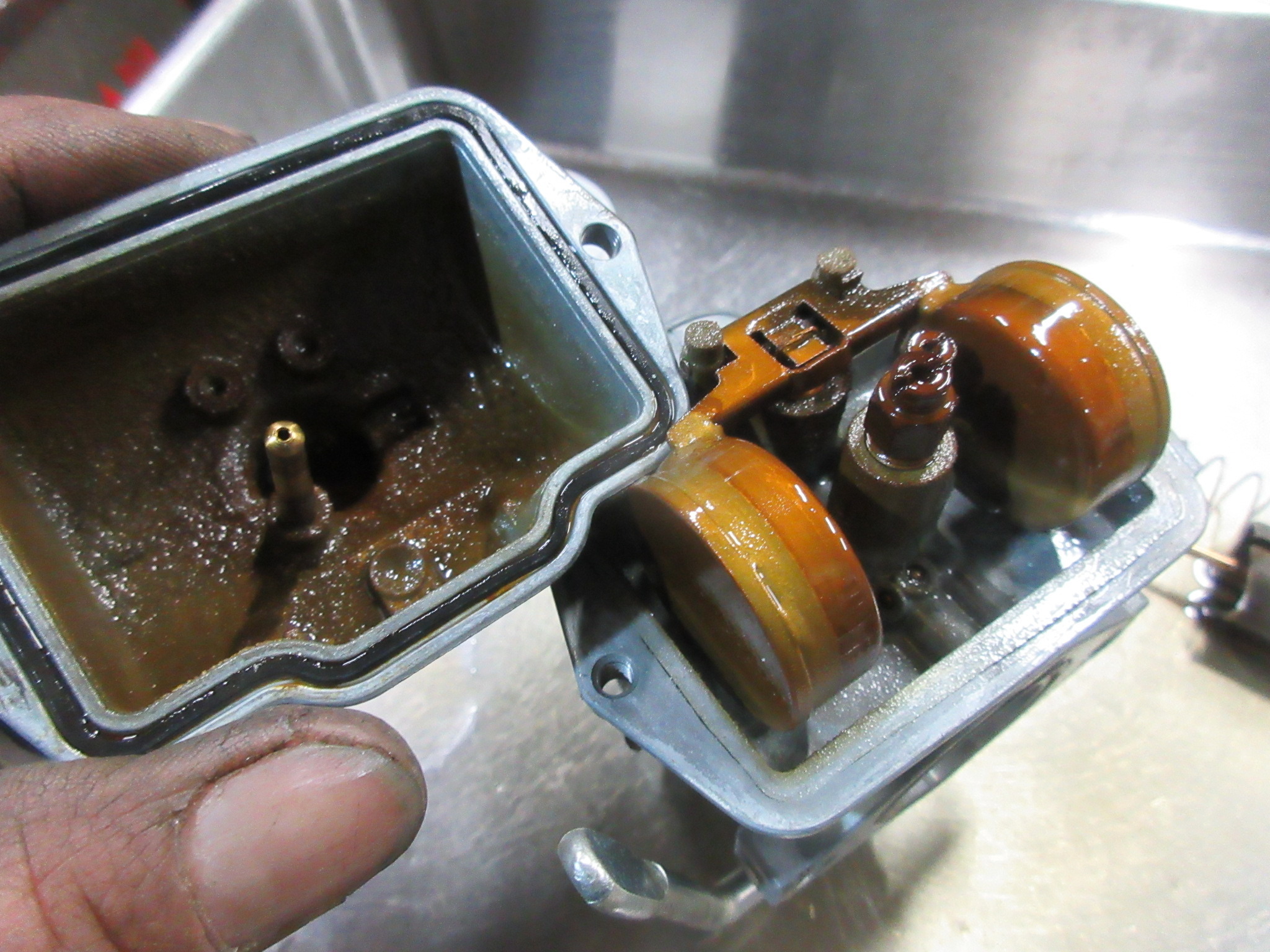

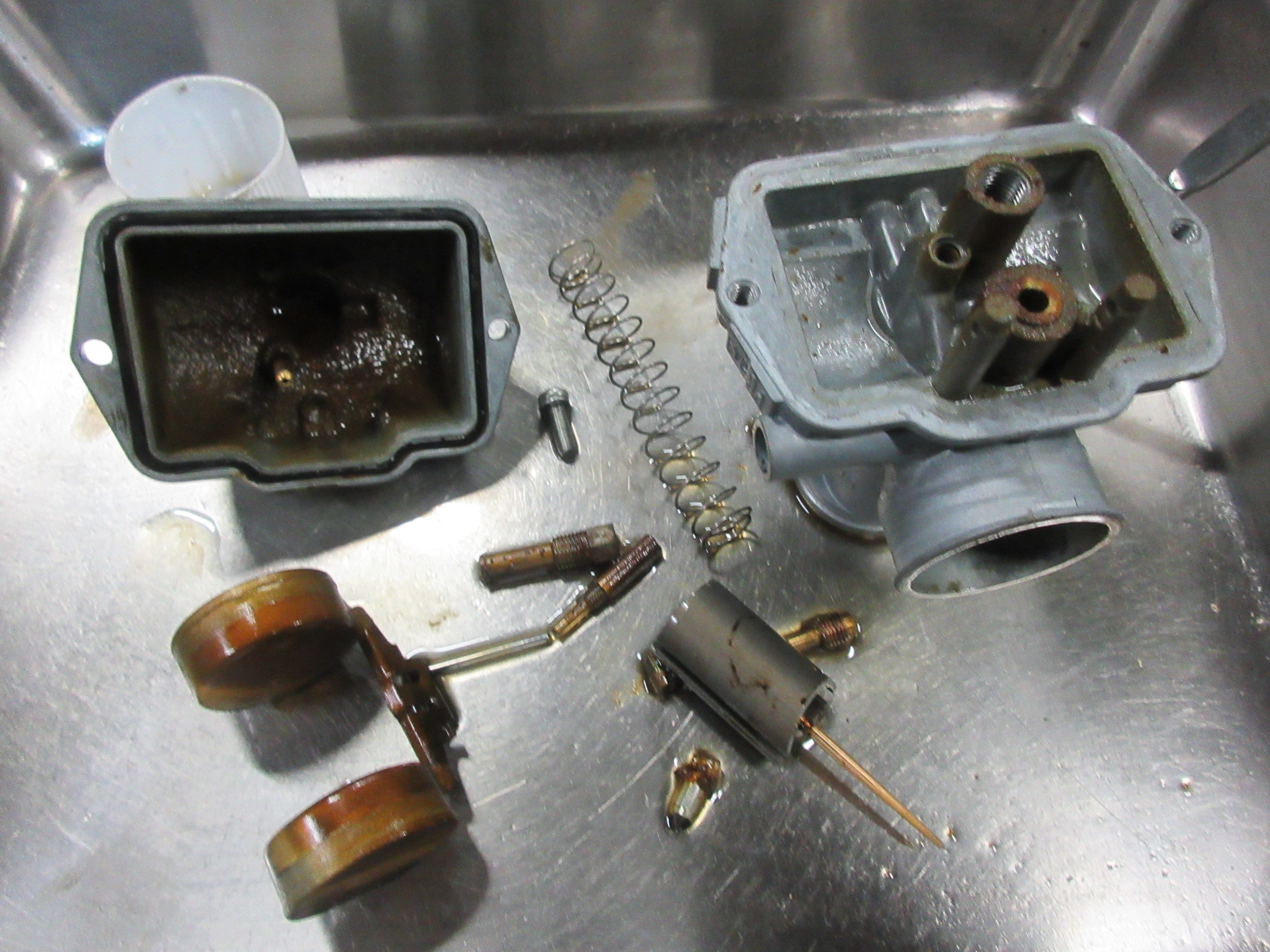

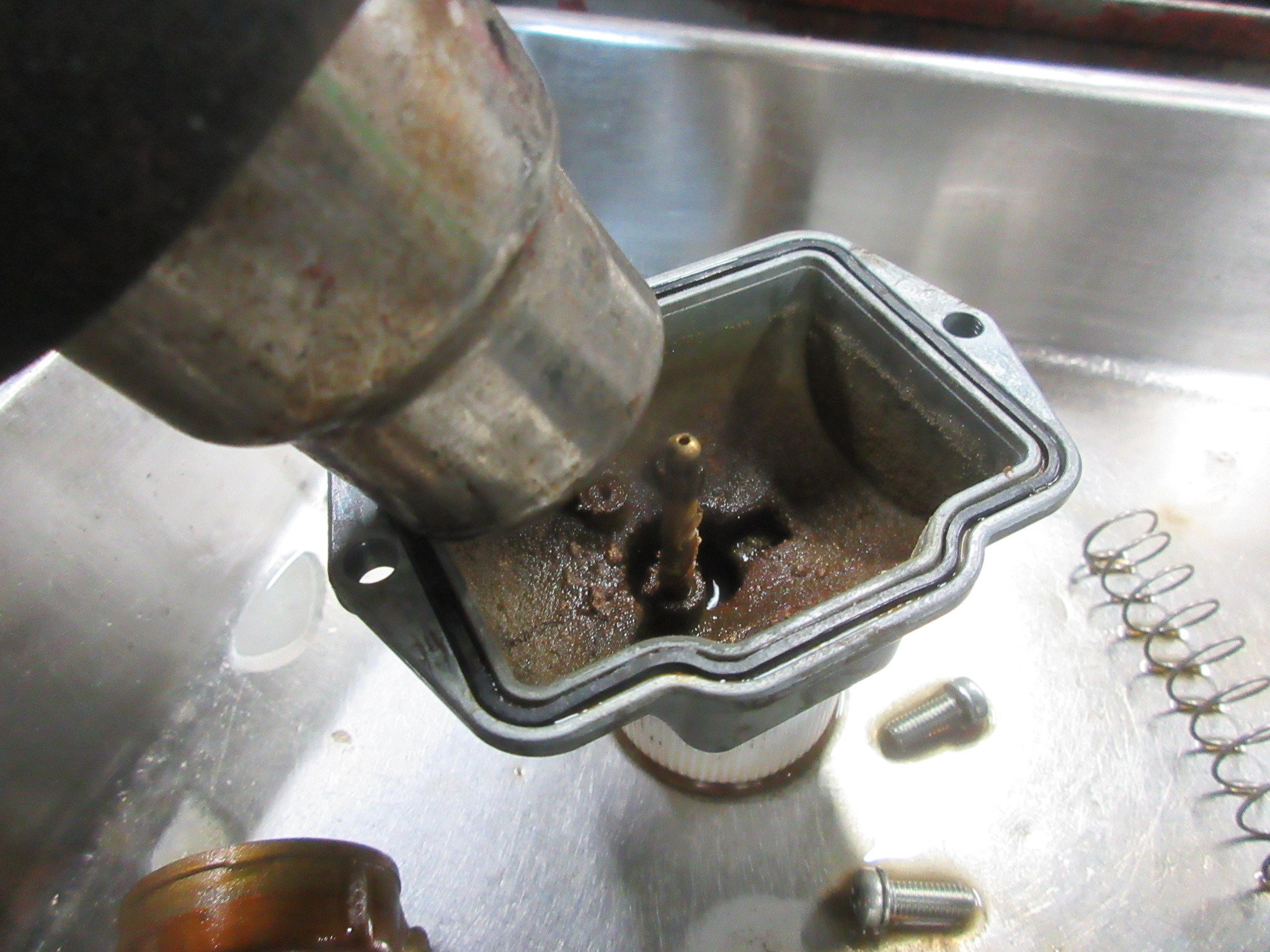

キャブレターを分解して・・・
フロートピンの付け根が片方割れています!!!
片方だけで止まっていても、ガソリン漏れが無ければOKなので・・・

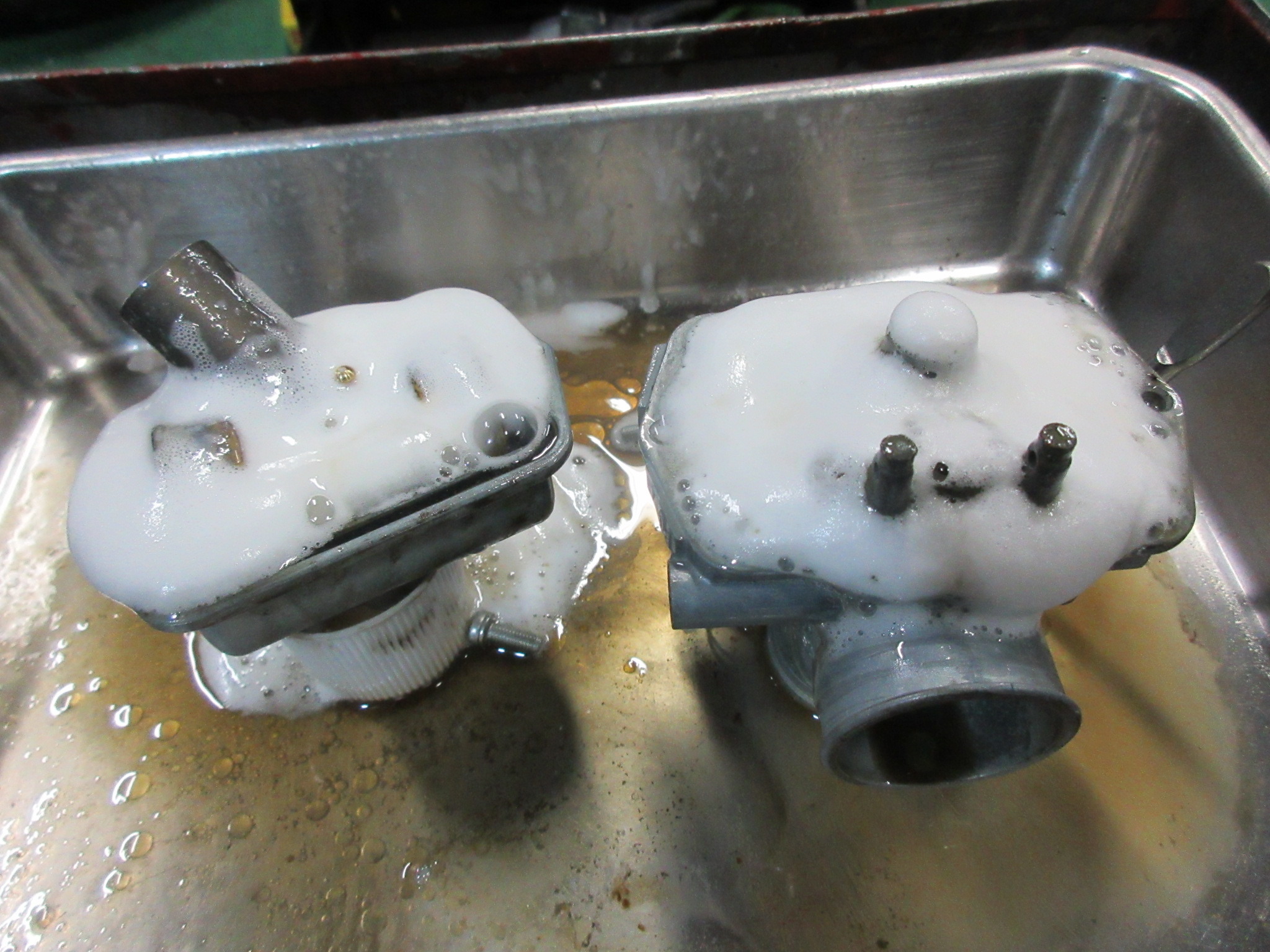

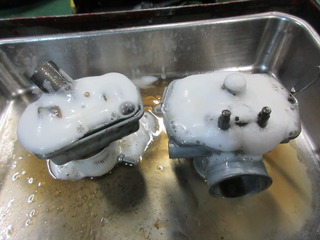

取り敢えず、エンジンコンディショナーで洗浄します。
ガソリン入り口のネジ穴がリコイルで補修されていますが
真っすぐに補修できていません!!!
ネジ穴の反対側はエポキシボンドで補修されています、
おそらくネジ穴補修時に貫通して破損していると思われます。
アクセルワイヤーの付け根もエポキシボンドで補修されています。
このキャブは再生不可能です。
ヒューエルコックを外します。
かなりガソリンが腐っています。
こちらはオーバーホールで直りそうです。

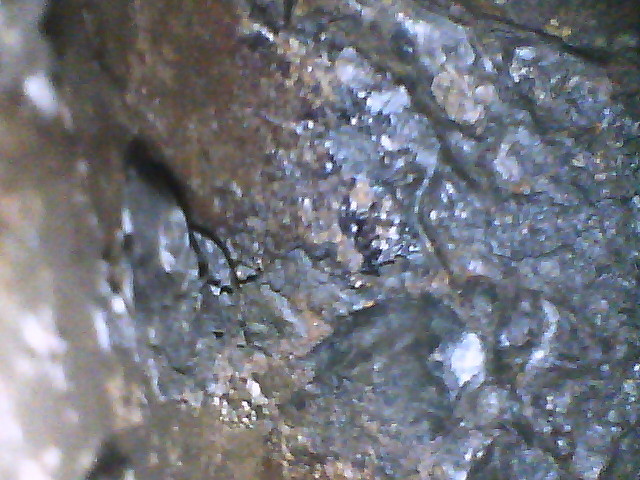

タンクの中も良く錆びています。
このタンクはメインフレーム内にあるので、オーバーホールは
大変です!
ドライブベルトはひび割れもなく良い状態です。
フラッシャーリレーに繋がっているこのパーツ、断線して
いますがハンダ付けできるかも?
キャブレターとタンクキャップパッキンは在庫があるみたい
なので宇賀神商会に注文します。
キャブレターが届いてエンジンの調子が出たら、ガソリンタンクと
コックのオーバーホールをします。
posted by resutoa-kun at 17:13| Comment(0) | TrackBack(0) | 日記

2020年06月23日

ケンメリ(ヨンメリ)の全塗装依頼 6

左リヤドア修理の続き・・・
後部の腐りも切り取ります。
この方が裏側の修理がしやすくなります。
まずは後部の内側の型取りをして・・・
1mm厚の鉄板を切り出します。
鈑金して形を合わせます。
ここできっちり鈑金しておくと後が楽です。
はめ込んで・・・
溶接します。
次は前部の内側を型取りします。
鉄板を切り出して・・・
鈑金します。
こちらは範囲が広いけど形が単純なので、叩きやすい・・・
はめ込んで固定します。
溶接します。
表から見たらこんな感じ!
ここまで来たら、後は楽勝です!
今日はここまで。
